Коллоидная мельница мельница GlobeCore®

Ниже на фото изображения мельниц - разработанных и производимых "Заводом Укрбудмаш" поставляемых под торговой маркой GlobeCore®

Коллоидная мельница - под действием центробежной силы и высокой относительной скорости между вращательной зубчаткой и фиксированной зубчаткой, жидкость и полужидкие материалы становятся однородными, мелкодисперсными и гомогенными, смеси любых материалов станут эмульсионным, гомогенным, дисперсионным.

Коллоидная мельница применяется для измельчения массы в производстве высокостабильных ультрамелких коллоидных растворов, суспензий, эмульсий, водно-битумных эмульсий, паст, модифицированных битумов полимерами, мазей и т.д., с частицами до 0,5 микрон.

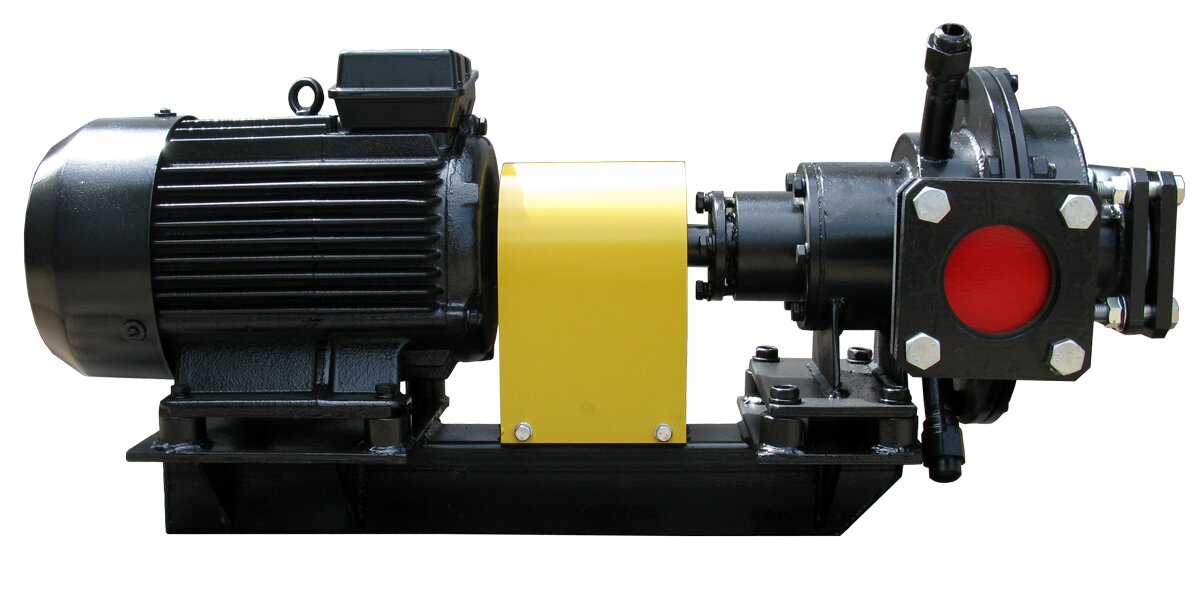

НА ФОТО НИЖЕ ПОТОЧНЫЕ КОЛЛОИДНЫЕ МЕЛЬНИЦЫ ДЛЯ ПОЛУЧЕНИЯ БИТУМНОЙ АНИОНОВОЙ И КАТИОНОЫВОЙ ЭМУЛЬСИИ, ЖИДКОЙ РЕЗИНЫ, ПРОИЗВОДИТЕЛЬНОСТЬЮ ОТ 1 Т/Ч ДО 32 Т/Ч

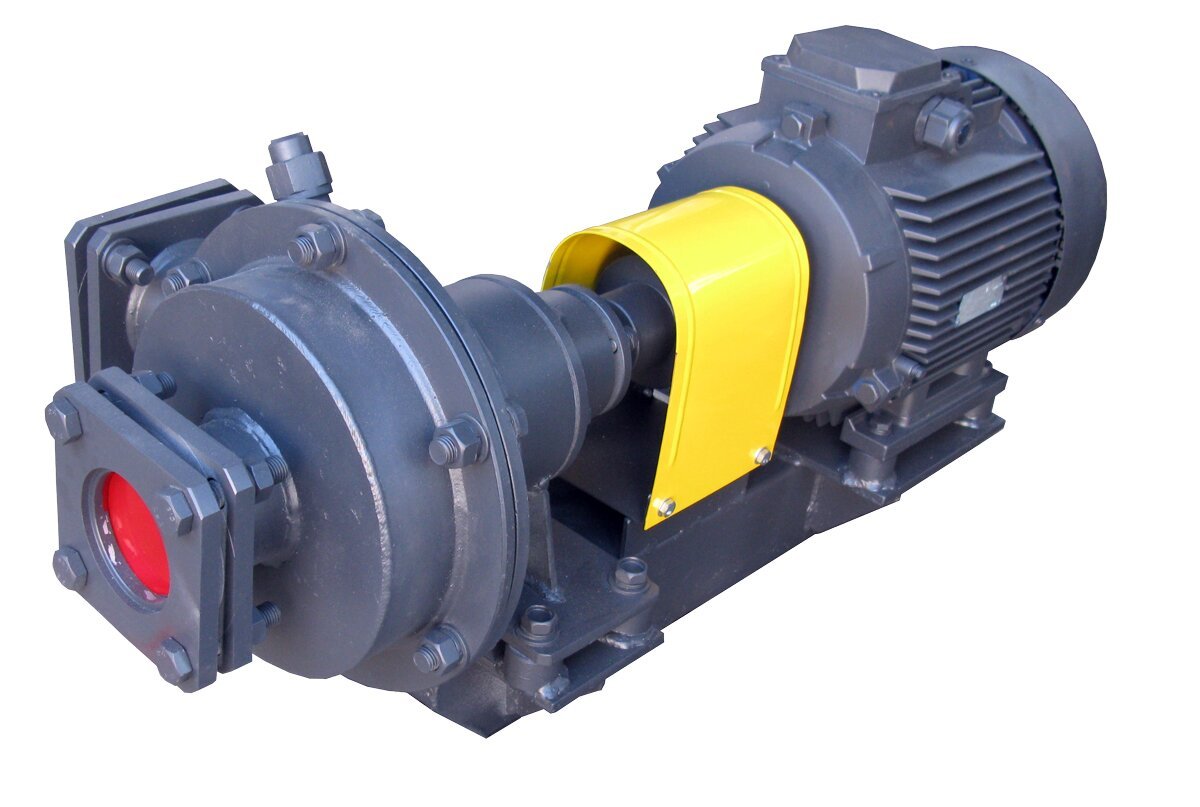

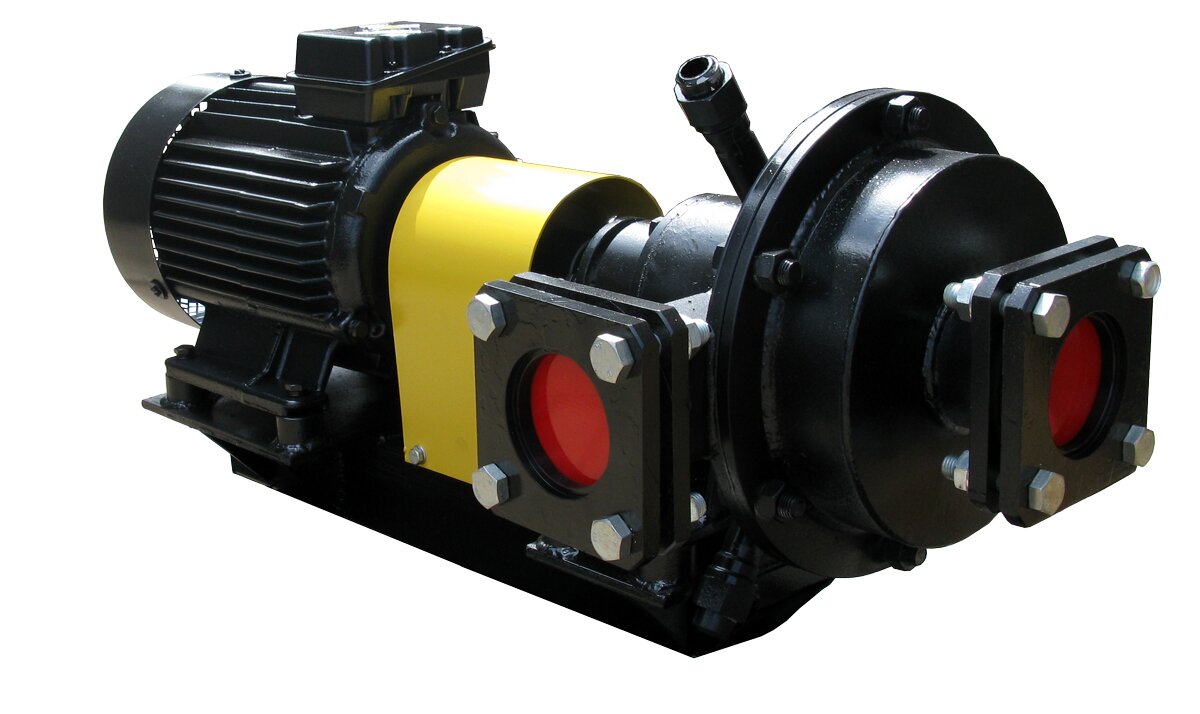

Коллоидная мельница для получения эмульсии битумной, катионовой и анионовой, жидкой резины

Коллоидная мельница - специально предназначена для производства высокостабильных коллоидных растворов, чрезвычайно тонких суспензий, смесей, а также эмульсий. Используется принцип «мокрого» помола за счет того, что конусы ротора и статора имеют большую ширину зазора на входе и меньшую — на выходе.

Дополнительно сложные геометрические микрорельефы поверхности генератора (ротора) создают повышенную турбулентность, которая разрывает частицы.

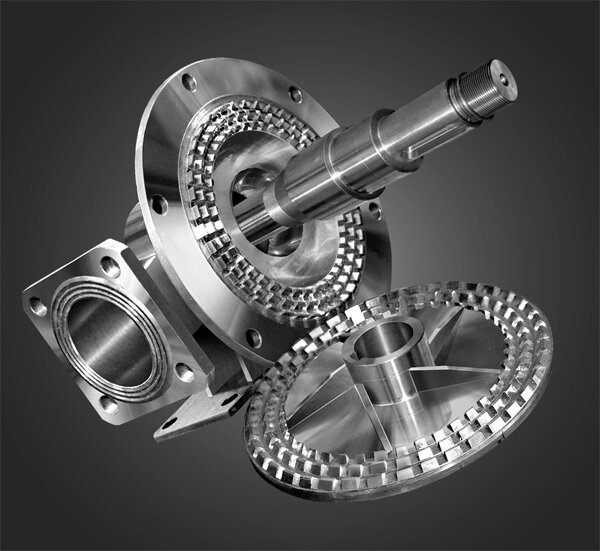

Коллоидная мельница для получения битумных эмульсий различных типов, жидкой резины (в разрезе)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики изделия приведены в таблице 1.

Наименование параметра	Значение
1 Номинальная подача м³/час не менее	18
2 Рабочее давление, МПа	0,2
3 Номинальная частота вращения об/мин	2910
4 Мощность приводного двигателя, кВт	11
5 Диаметр условного прохода на всасывании/нагнетании, мм	80/80
6 Температура теплоносителя, ºС, не более	160
7 Габаритные размеры, мм, не более:
- длина	460 (1000)*
- ширина	400 (400)*
- высота	400 (400)*
8 Масса, кг, не более	65 (175)*
9 Перечень подшипников:
№209 ГОСТ 8338	1шт.
№50209 с упорным кольцом ГОСТ2893	1шт.
Примечание.* - размеры указаны с приводом в сборе

КОМПЛЕКТНОСТЬ

Таблица 2

№ п/п	Наименование	Количество, шт.
1	Мельница в сборе с приводом	1
2	*Запасные части*
2	Торцевое уплотнение	3
3	*Техническая документация:*
3	- паспорт, совмещённый с руководством по эксплуатации	1

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Изделие "коллоидная мельница" состоит из стального корпуса, в котором имеется рубашка для обогрева. В корпусе расположен ротор, опирающийся на шарикоподшипники. Корпус закрывается крышкой с всасывающим патрубком dу 80**. В корпусе имеются два штуцера для подвода и отвода жидкого теплоносителя в рубашку обогрева, и патрубок нагнетающий dу 80**. Подшипники смазываются рабочей жидкостью. Уплотнение выходного конца ведущего вала осуществляется поджимом сальниковой набивки МС 101.

При вращении ротора происходит заполнение рабочей полости эмульсией, зазор между дисками обеспечивает перетирание битумных шариков и выдавливание эмульсии в напорную магистраль.

Коллоидная мельница смонтировано на общей с приводом раме.

Привод - двигатель асинхронный АИР 132 М 2 мощностью от 11кВт и частотой вращения 2910 об/мин. Параметры привода для коллоидной мельницы зависят от ее производительности и типа.

Мы производим два типа коллоидных мельниц:

- коллоидная мельница для модификации битумов полимерами ит.д

- коллоидная мельница по производству анионовых и катионовых битумных эмульсий, жидкой резины и т.д.

** диаметры трубопроводов зависят от мощности коллоидной мельницы
