Коллоидная мельница мельница GlobeCore®

Ниже на фото изображения мельниц - разработанных и производимых "Заводом Укрбудмаш" поставляемых под торговой маркой GlobeCore®

Коллоидная мельница - под действием центробежной силы и высокой относительной скорости между вращательной зубчаткой и фиксированной зубчаткой, жидкость и полужидкие материалы становятся однородными, мелкодисперсными и гомогенными, смеси любых материалов станут эмульсионным, гомогенным, дисперсионным.

Коллоидная мельница применяется для измельчения массы в производстве высокостабильных ультрамелких коллоидных растворов, суспензий, эмульсий, водно-битумных эмульсий, паст, модифицированных битумов полимерами, мазей и т.д., с частицами до 0,5 микрон.

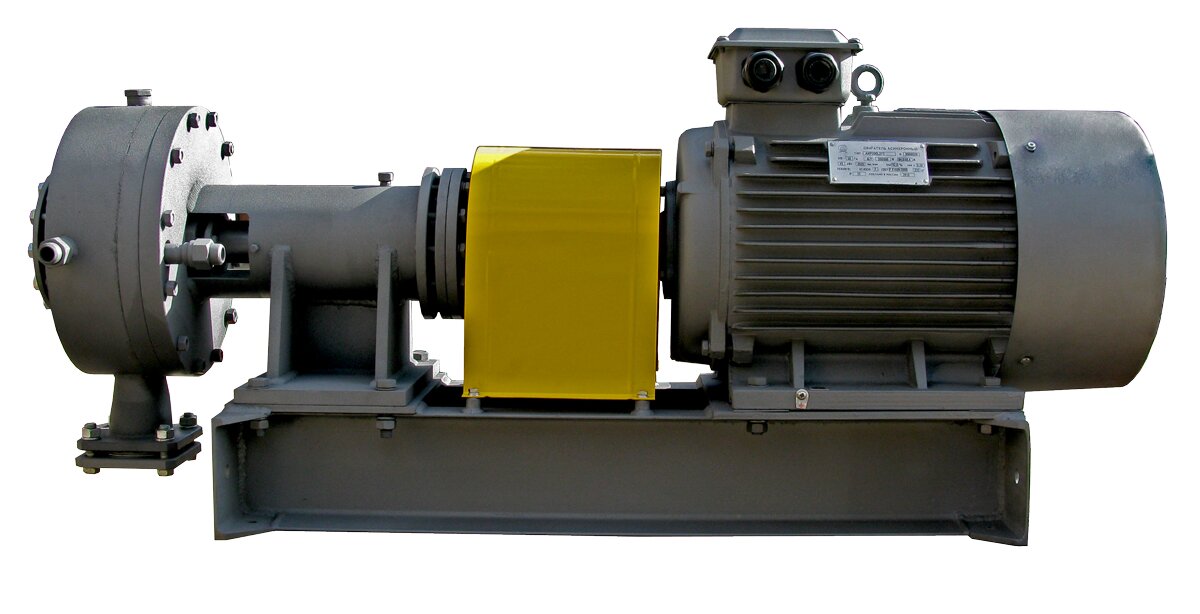

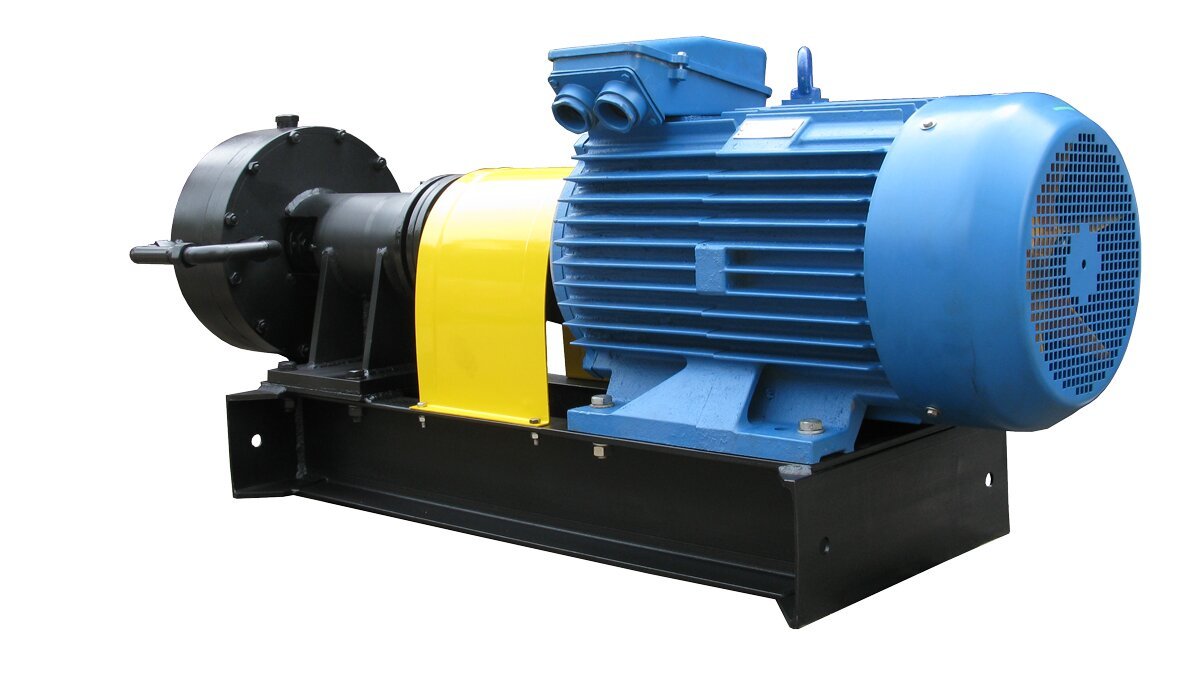

НА ФОТО НИЖЕ ПОТОЧНЫЕ КОЛЛОИДНЫЕ МЕЛЬНИЦЫ ДЛЯ ПОЛУЧЕНИЯ ПОЛИМЕР-МОДИФИЦИРОВАНОГО БИТУМА ВЯЖУЩЕГО, ПРОИЗВОДИТЕЛЬНОСТЬЮ ОТ 6 Т/Ч ДО 22 Т/Ч



Коллоидная мельница для получения полимер-модифицированного битума вяжущего

Коллоидная мельница - специально предназначена для производства высокостабильных коллоидных растворов, чрезвычайно тонких суспензий, смесей, а также эмульсий. Используется принцип «мокрого» помола за счет того, что конусы ротора и статора имеют большую ширину зазора на входе и меньшую — на выходе.

Дополнительно сложные геометрические микрорельефы поверхности генератора (ротора) создают повышенную турбулентность, которая разрывает частицы.

Коллоидная мельница для получения модифицированного битума полимерами (в разрезе)

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Основные технические характеристики изделия приведены в таблице 1.

Наименование параметра	Значение
1 Номинальная подача м³/час не менее	18
2 Рабочее давление, МПа	0,2
3 Номинальная частота вращения об/мин	2910
4 Мощность приводного двигателя, кВт	11
5 Диаметр условного прохода на всасывании/нагнетании, мм	80/80
6 Температура теплоносителя, ºС, не более	160
7 Габаритные размеры, мм, не более:
- длина	460 (1000)*
- ширина	400 (400)*
- высота	400 (400)*
8 Масса, кг, не более	65 (175)*
9 Перечень подшипников:
№209 ГОСТ 8338	1шт.
№50209 с упорным кольцом ГОСТ2893	1шт.
Примечание.* - размеры указаны с приводом в сборе

КОМПЛЕКТНОСТЬ

Таблица 2

№ п/п	Наименование	Количество, шт.
1	Мельница в сборе с приводом	1
2	Запасные части
2	Торцевое уплотнение	3
3	Техническая документация:
3	- паспорт, совмещённый с руководством по эксплуатации	1

УСТРОЙСТВО И ПРИНЦИП РАБОТЫ

Изделие "коллоидная мельница" состоит из стального корпуса, в котором имеется рубашка для обогрева. В корпусе расположен ротор, опирающийся на шарикоподшипники. Корпус закрывается крышкой с всасывающим патрубком dу 80**. В корпусе имеются два штуцера для подвода и отвода жидкого теплоносителя в рубашку обогрева, и патрубок нагнетающий dу 80**. Подшипники смазываются рабочей жидкостью. Уплотнение выходного конца ведущего вала осуществляется поджимом сальниковой набивки МС 101.

При вращении ротора происходит заполнение рабочей полости эмульсией, зазор между дисками обеспечивает перетирание битумных шариков и выдавливание эмульсии в напорную магистраль.

Коллоидная мельница смонтировано на общей с приводом раме.

Привод - двигатель асинхронный АИР 132 М 2 мощностью от 11кВт и частотой вращения 2910 об/мин. Параметры привода для коллоидной мельницы зависят от ее производительности и типа.

Мы производим два типа коллоидных мельниц:

- коллоидная мельница для модификации битумов полимерами ит.д

- коллоидная мельница по производству анионовых и катионовых битумных эмульсий, жидкой резины и т.д.

** диаметры трубопроводов зависят от мощности коллоидной мельницы
